產品概述 ：

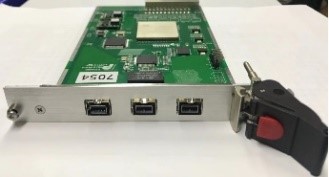

Mil-1394B仿真卡是新一代的Mil1394（SAE AS5643）數據處理、模擬和測試方案的必需產品之一。基于處理AS5643（以及通用1394）數據流要求更高級的硬件系統的需求不斷增長，越來越多的客戶涉及到實際數據內容的監控，而不僅是停留在1394層。對于數據模擬來說，要求先進的錯誤注入能力，這只能通過非現成的鏈路層執行來完成，總線上監控事物的IRIG時間戳就是一個典型的需求。

Mil-1394B仿真卡架構提供硬件層面支持Mil-1394B (SAE AS5643)，減少主處理器的負擔，尤其對包封裝、數據提取、接收/傳輸STOF偏移等。另外仿真卡處理Mil-1394B通訊定時完全在硬件上實現，因此定時更準確，最大程度的保證了驗證的可靠性。

應用場景：

1、       Mil-1394總線網絡地面模擬仿真

2、       航電/飛控/機電系統地面仿真測試

3、       Mil1394（AS5643）通訊驗證

關鍵特性 ：

      √  端口特性符合IEEE 1394b-2002規范

      √  滿足SAE AS5643協議

      √  支持S100、S200、S400傳輸速率

      √  支持CC、RN或BM模式

      √  支持1節點、2節點、3節點、4節點，每個節點支持3個端口

      √  支持總線及數據包故障注入功能

      √  硬件層接收數據包校驗功能

      √  支持發起總線復位，復位類型、復位次數及周期可配置

      √  總線STOF周期及STOF消息、異步流消息數據負載可配置

      √  支持按配置表進行消息調度，偏移分辨率為1us

      √  每周期接收、發送128條消息的調度，單條消息最大長度為2K

      √  發送、接收消息支持周期、事件觸發發送兩種類型

      √  接收消息支持記錄、采樣模式，具有高精度時標

      √  支持總線拓?fù)涔芾砉δ?/span>

      √  主機接口支持PCI、CPCI、PCIe、PXIe等

      √  驅動支持 Windows7、Linux、VxWorks及國產麒麟操作系統

      √  提供API函數庫；

      √  工作溫度：-20 ~ +50℃

      √  相對濕度：5 ~ 95％
